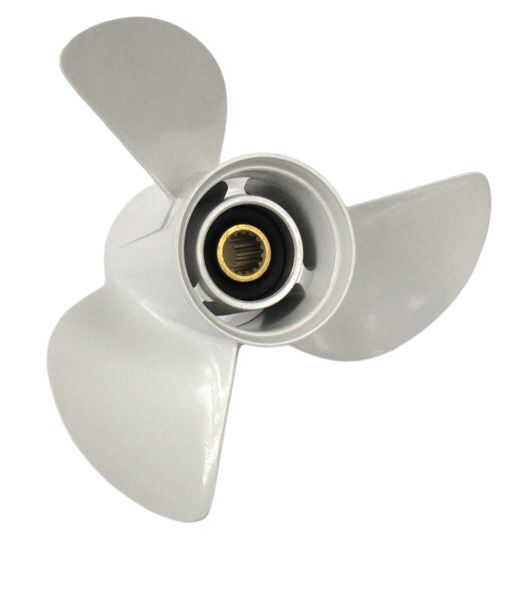

Винт гребной Yamaha 60-140 19R

Описание

Область применения:

• Двухтактные моторы 60F; 70B; 75A; 75C; 85A; K50; 60F; E60; 70B; 80A ; 90A; 85A; 90A; 115A; 115B; 115C; 130B; L130; 140B; 140C;
• Четырехтактные моторы FT60; F80; F100; F90; F115; FL115;
• Китайский аналоги моторов Yamaha F60 с передаточным отношением 2.33:1
• Китайские аналоги моторов 80-130 л.с.

Примечание:

При подборе гребного винта, помимо шага и диаметра самого винта, особое внимание стоит уделить диаметру ступицы и количеству шлицов.

НЕ ПОДХОДИТ на 4т моторы 60 л.с. с передаточным отношением редуктора 1.85:1. Для таких моторов винты находятся в разделе 40-60 л.с.

Полезная информация:

Как проверить, насколько правильно подобран винт к катеру?

Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.

Важные параметры:

- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.

- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо́льшим диаметром, для скоростных судов - с меньшим.

- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.

Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.
